Лист ПВЛ 406 4, мм 1х3

В общем случае просечно вытяжной лист 508 и 408 изготавливается согласно технических условий. Данный документ определяет основные параметры партии готовых изделий. ТУ 36.26.11-5-89 (технические условия) определяют:

• размер листа;
• тип ячейки и ее форму;
• материал;
• нормы приемки готовой продукции.

Размеры ПВЛ 406 должны выдерживаться в определенных рамках. Так, ширина изготавливаемых листов может быть оговоренной величины – 500, 600, 700, 800, 900, 1000, 1100, 1250 и 1400 миллиметров. Отклонение от данных показателей ширины может быть лишь в том случае, когда это оговорено с заказчиком, а производственное оборудование допускает изготовить листы другой ширины. Если изготовление листов меньшей ширины теоретически возможно, то отклонение ее в большую сторону зачастую сопряжено с трудностями: рабочее поле отсечного модуля прессовочного станка сделать этого не допускает.

Кроме того, общее количество листов нерегламентируемой ширины не должно превышать 10% от всей партии. В противном случае, ОТК предприятия изготовителя может отклонить партию как брак по итоговой приемке.

Длина листа не имеет точной регламентации. В технических условиях ТУ 36.26.11-5-89 она оговорена пределом от 2-х метров до 3,5. Таким образом, просечно-вытяжной лист может быть изготовлен фактически не менее 2-х метров. Однако данное техническое условие допускает изготовление листов мерной длины, но в пределах немерной. Так, заказчик может сделать заказ на изготовление малой партии листов самой различной длины.

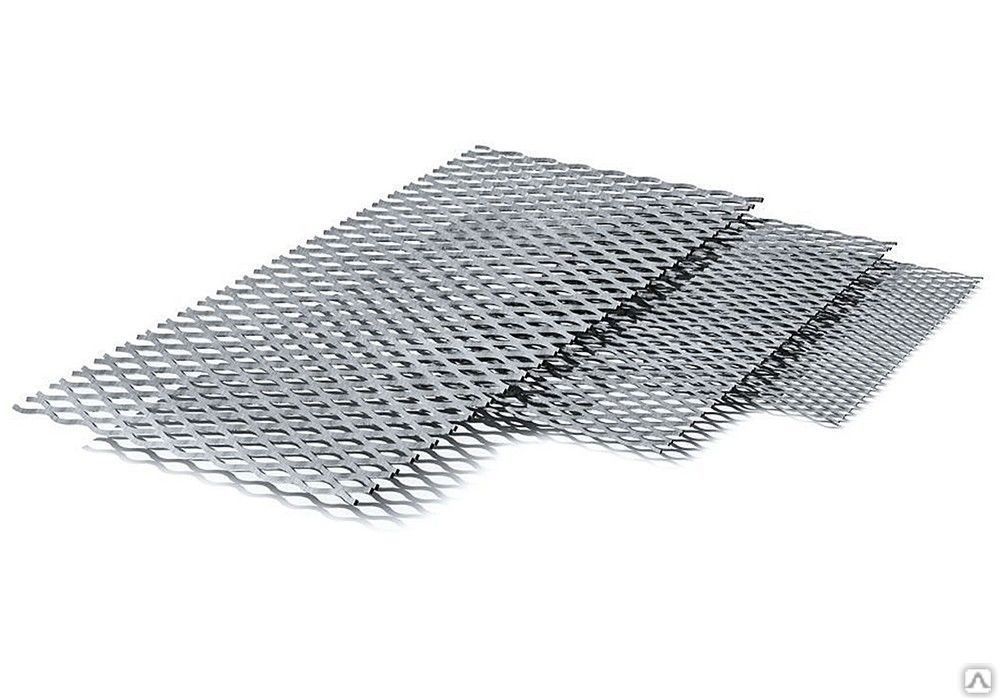

Согласно технической документации, которая оговаривает производство просечно-вытяжного листа, то же ТУ, маркировка «лист ПВЛ 406» означает номер просечки. Сама форма просечки представлена только в двух вариантах типов «Ромб» и типа «Чешуя». Их отличие заключается лишь в том, что тип «Чешуя» - ПВ2 имеет более овальную форму, а стенки ячейки специально закручены. Таким образом, такой тип имеет больший коэффициент сцепления при трении о него предмета – к примеру, при ходьбе по нему. Вращательное движение позволяет искусственно создавать остаточное напряжение в металле, что в конечном итоге, сказывается на удельной прочности материала. Так, такой вид листа будет несколько легче листа с ячейкой типа ПВ1 «Ромб». Последний представляет собой буквально высеченные в прокате или штамповке ромбовидные отверстия.

Кроме формы, ячейки так же регламентируются по их геометрическим параметрам: ширина, высота и длина. Все данные параметры оговорены в технических условиях. Что же касается самих технических условий, то они действуют на территории стран бывшего СССР с 1990 года. До этого изготовители просечно-вытяжных листов руководствовались ГОСТ 8706-78. Данный документ оговаривал более широкий спектр параметров листов, однако, в связи с приходом на рынок металлургических технологий нового зарубежного оборудования, возникла необходимость ужесточения качества выпускаемой продукции и повышения ее классности.
